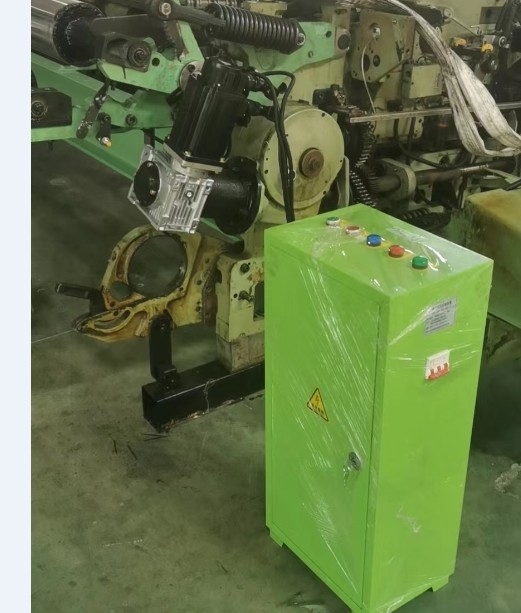

Instrucciones para modificar el telar de la lanzadera con entrega electrónica de warp

Muchas máquinas de tejido, especialmente los telares antiguos, utilizan alimentación de curvatura mecánica, que tiene muchos defectos, como la alimentación de curvatura inestable durante el funcionamiento;La entrega de curvatura intermitente es propensa a marcas de conducción transversales y sueltas.El desgaste excesivo de los discos de fricción mecánicos; Desventajas tales como el tiempo, laborioso e ineficiente.que tuvo buenos resultadosEl sistema de entrega electrónica producido por este tipo modificador ha demostrado tener un muy buen efecto de mejora a través del uso a largo plazo y años de experiencia por muchos fabricantes.La explicación específica es la siguiente::

En primer lugar, la composición

1Motor, unidad de servo, circuito de accionamiento de servo.

2. Unidad de alimentación y control eléctricos: circuito de apoyo dedicado al control de programas eléctricos.

3 reducción, eje de conexión, manguera de conexión, brida de instalación, conexión de enrejado, accionamiento de conexión sincrónica de ruedas y otros accesorios (dependiendo de las necesidades reales del telar).

4. caja de control eléctrico, cables de conexión, enchufes, sensores, etc.

En segundo lugar, la descripción funcional

1Función de apretamiento y aflojamiento manuales.

2Función de protección contra tensión.

Durante el proceso de tejido, la codificación y el posicionamiento pueden rastrear automáticamente la velocidad del telar y mantener una tensión de curvatura estable.

4Apagar la función de freno.

Reemplazar el eje de tejido es conveniente y rápido.

En tercer lugar, el principio de funcionamiento del sistema

1La transmisión de la cuerda mecánica tradicional se logra mediante la transmisión de enlaces y árboles de levas.y se detiene cuando la tensión es bajaCuando la máquina de tejido produce diferentes tejidos, es necesario ajustar los parámetros mecánicos del dispositivo de alimentación de la urdimbre para adaptarse a las diferentes tensiones de los diferentes hilos de urdimbre.

2La nueva entrega electrónica de curvatura modificada utiliza un servomotor AC independiente como fuente de energía y un sensor de tensión para detectar la tensión del hilo de curvatura.Cuando la tensión sea superior al valor objetivo, el circuito de control calcula y controla el servomotor para entregar el hilo de curvatura, reduciendo la tensión; cuando la tensión es inferior al valor objetivo,la placa de circuito de control controla el servomotor para aumentar la velocidad del paso y aumentar la tensiónDe esta manera, puede garantizar la tensión horizontal del hilo de urdimbre durante el proceso de tejido. Puede ajustar automáticamente la tensión objetivo requerida para diferentes tejidos.El sistema de control tiene como objetivo controlar la tensión warp., basado en la tensión warp real y la relación de transmisión de alimentación warp, y controlado directamente por el servomotor de alimentación warp,para lograr una tensión de curvatura estable y una velocidad de alimentación de curvatura suave durante el proceso de tejido.

En este sistema, el sensor de tensión warp recopila datos y los envía al procesamiento de amplificación diferencial para garantizar un alto rendimiento antiinterferencia de la señal;Realizar miles de muestras de proceso de señales de tensión dentro de un ciclo de husillo y garantizar la precisión de la recolección de tensiónEl sistema obtiene el ángulo del husillo a través de un codificador fotoeléctrico y determina si arrancar o detener la máquina en función de la señal de funcionamiento del telar..Durante el proceso de tejido normal, el sistema funciona en modo automático, utilizando tres parámetros: tensión de curvatura integral, parámetros básicos del proceso de la máquina principal y señal de control principal.Después de la operación de control avanzado, emite pulsos de control para controlar la velocidad de funcionamiento de los servomotores de alimentación y enrollamiento de warp.

Desarrollo del telar de proyectiles

El telar de proyectiles es un telar que utiliza un agarre de proyectiles o un proyectil para introducir la trama en el cobertizo.La velocidad de inserción de la trama es de hasta 1100 m/min., y el telar P7200 puede alcanzar 1200 m/min. Tiene una gran adaptabilidad a la variedad de tejidos, puede tejer una variedad de hilos de trama y tejidos anchos, y tiene bajo ruido de la máquina.Hay una serie de telares de proyectiles, PS,Tw11,PU,P7100,P7200;P7150;P7300, con una anchura de trabajo de 220 cm~545 cm, que se dividen en monocromos y multicolores, y pueden usarse para tejer tejidos puros y mezclados como el algodón,Lata y fibras químicasSi está equipado con un mecanismo de apertura dobby y jacquard, se pueden tejer tejidos de patrones pequeños y grandes.y la calidad de la tela es excelenteEn 1933, el alemán R. Rothman propuso por primera vez la inserción de la trama de proyectiles.Las empresas suizas Sulzer y Ruti lo pusieron primero en producción industrial..

Los telares de proyectiles se han extendido a varias industrias como el algodón y la lana, la seda, las toallas, los materiales gruesos, la construcción, la pantalla de malla, el geotextil y el tejido industrial.
